安裝位置
　　 空氣預熱器的煙氣與空氣倉的進口和出口管道，除塵器和引風機的進口與出口煙道，送風機與一次風道的吸風道與出口風道，以及磨煤機進口前的一、二次風道中。

結構設計

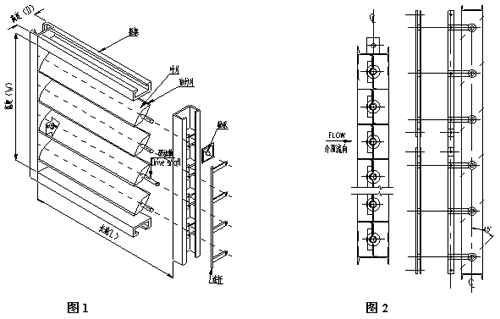

　　 采用薄板沖壓整體焊接結構，由外部框架、擋板葉片、密封片、前后軸承、連動系統及驅動器六部分組成（見圖1）。框架與擋板均具有足夠的彈性與剛度。沿框架內側四周及擋板中間鑲有0.6~1㎜厚的彈性密封片，受風門兩側氣流的壓差密封。擋板前軸承采用調心軸承并具有自動潤滑作用。各擋板軸穿出框架后有連接件連接，并由其中一根驅動連接驅動裝置作90℃方位的全開與全閉轉動（見圖2）�？蚣芤砻媾c煙風道接口框架或法蘭面接觸后四周焊接，小截面風門亦可用螺栓連接。

關閉嚴密性審核
　　 ◆ 泄漏面積百分比：擋板與框架間的縫隙面積與框架內周面積之比。
　　 ◆ 實際泄漏量（m3/min）：用泄漏面積百分比表示的泄漏量，其與風門上、下游的壓差密切相關，故其值只能作估計用，不能作定量審核指標。作定量審核時，必須采用實際泄漏量。
